Стоимость производства:
от 400 000 руб.
Предназначение нефтегазосепараторов заключается в первичном разделении газов и жидкостей. Устройства обеспечивают дегазацию потока нефти в ходе добычи и отделения из него попутного газа. Различные промышленные установки и сооружения также оборудованы данными аппаратами, осуществляющими очистку нефти. Отличительная черта нефтяных газовых сепараторов – работа с преимущественно жидкими средами с низким содержанием газа.

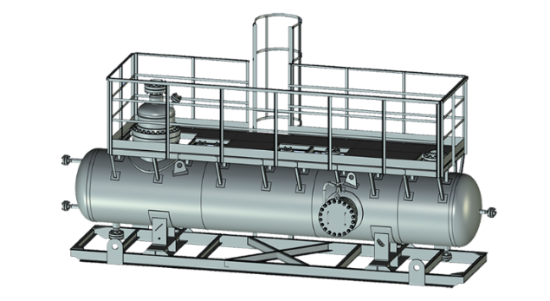

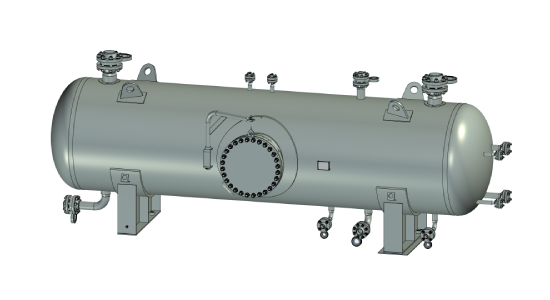

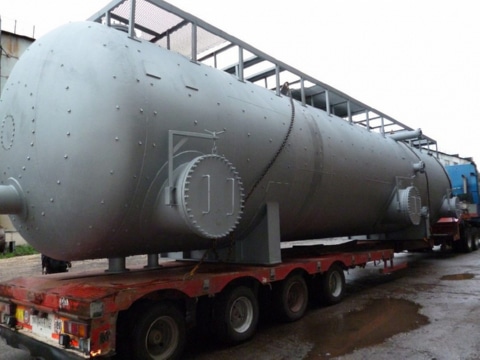

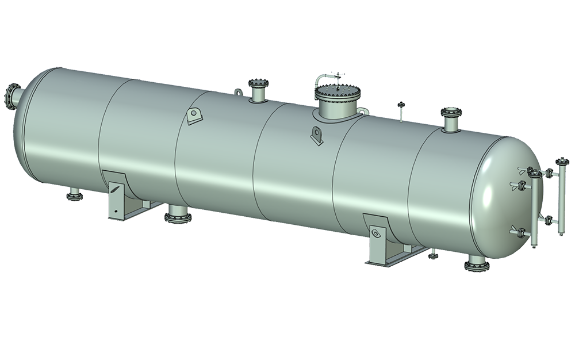

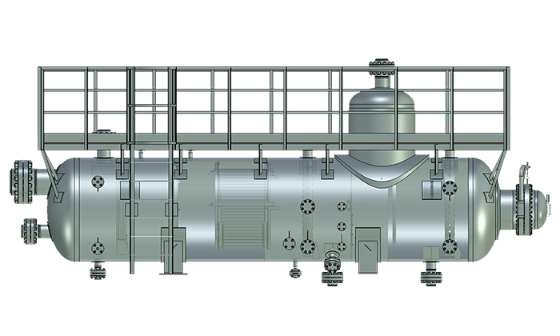

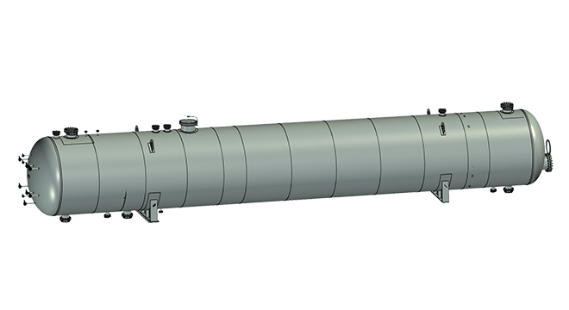

Оборудование представляет собой цилиндр из металла, расположенный в горизонтальном положении и имеющий приваренные днище в форму эллипсов. Первичное разделение потока жидкости выполняется при помощи уголкового отбойника. Подача и выход жидкости из нефтяного сепаратора осуществляются системой штуцеров (в разных режимах работы). Для обеспечения равномерной скорости нефтегазосепаратор оснащен специальной вертикальной перегородкой, которая изготовлена из просечно-вытяжных листов. Чтобы внутри цилиндра не образовывалась пена, агрегат оборудован насадкой. Для очистки газа в нем установлен струнный каплеуловитель. Для регулирования процесса устройство имеет аппаратуру управления и контрольно-измерительные приборы. Все сепараторы размещаются на рамной конструкции, служащей для транспортировке на автоприцепе.
ООО Химмаш изготавливает газовые сепараторы для работы в различных температурных условиях. Техника успешно эксплуатируется в диапазоне от - 60 С до +40 С при условном давлении рабочей среды от 0,4 до 5,7 МПа. Нефтегазосепараторы, изготовленные для эксплуатации в экстремальном холоде, обеспечиваются элементами установки теплоизоляции. Агрегаты отечественного производства имеют объем от 1 до 100 кубометров. Сепаратор может быть выполненным в виде емкости или же блока. Работа оборудования допускается и в зонах сейсмической активности – до 6 баллов по шкале Рихтера.
Агрегаты применяются на месторождениях газа и нефти, в установке сбора и подготовки сырья. Нефтегазосепараторы являются необходимым оборудованиям в нефтедобывающей промышленности, а также на газораспределительных станциях.
Поставка нефтегазосепараторов (НГС) в г. Кострома осуществляется из Пензы
Параметры | Внутренний диаметр, мм | Объемная производительность | |
по нефти, м3/ч | по газу, м3/ч | ||
НГС 0,6 (0,4)- 1200 | 1200 | 20+100 | 20700 |
НГС 1,0 (0,8)- 1200 | 23300 | ||
НГС 1,6 (1,4)- 1200 | 31400 | ||
НГС 2,5 (2,2)- 1200 | 39000 | ||
НГС 4,0 (3,6)- 1200 | 55000 | ||
НГС 6,3 (5,7)- 1200 | 74900 | ||
НГС 0,6 (0,4)- 1600 | 1600 | 45+225 | 41400 |
НГС 1,0 (0,8)- 1600 | 46700 | ||
НГС 1,6 (1,4)- 1600 | 62900 | ||
НГС 2,5 (2,2)- 1600 | 78000 | ||
НГС 4,0 (3,6)- 1600 | 110000 | ||
НГС 6,3 (5,7)-1600 | 149500 | ||
НГС 0,6 (0,4)-2000 | 2000 | 86+430 | 62200 |
НГС 1,0 (0,8)-2000 | 70000 | ||
НГС 1,6 (1,4)-2000 | 94400 | ||
НГС 2,5 (2,2)-2000 | 117200 | ||
НГС 4,0 (3,6)-2000 | 165000 | ||
НГС 6,3 (5,7)-2000 | 224800 | ||
НГС 0,6 (0,4)-2400 | 2400 | 160+800 | 82900 |
НГС 1,0 (0,8)-2400 | 93500 | ||
НГС 1,6 (1,4)-2400 | 125500 | ||
НГС 2,5 (2,2)-2400 | 156300 | ||
НГС 4,0 (3,6)-2400 | 220000 | ||
НГС 0,6 (0,4)-3000 | 3000 | 300+1500 | 124000 |
НГС 1,0 (0,8)-3000 | 140000 | ||
НГС 1,6 (1,4)-3000 | 1 88000 | ||
НГС 2,5 (2,2)-3000 | 234000 | ||
НГС 4,0 (3,6)-3000 | 33000 | ||
НГС 0,6 (0,4)-3400 | 3400 | 450+2250 | 165000 |
НГС 1,0 (0,8)-3400 | 1 87000 | ||
НГС 1,6 (1,4)-3400 | 251000 | ||
НГС 2,5 (2,2)-3400 | 312000 | ||
НГС 4,0 (3,6)-3400 | 440000 |
Обозначение | Давление,
МПа | Тип | Масса,
кг | Производительность | Объем,
м3 | |
по нефтеводяной
смеси, м3/ч | по газу, м3/ч | |||||
НГСВ 2000 | 0,6 | I | 6600 | от 26 до 70 | 6190 | 25 |
I П | 7475 | |||||
II | 6485 | |||||
II П | 7360 | |||||
1,0 | I | 7655 | 8500 | |||
I П | 8550 | |||||
II | 7540 | |||||
II П | 8435 | |||||
1,6 | I | 8715 | 12500 | |||
I П | 9590 | |||||
II | 8600 | |||||
II П | 9475 | |||||
2,5 | I | 12010 | 18500 | |||
I П | 12885 | |||||
II | 11870 | |||||
I П | 12745 | |||||
4,0 | I | 15090 | 27400 | |||
I П | 15200 | |||||
II | 14980 | |||||
II П | 15090 | |||||
НГСВ 2400 | 0,6 | I | 9060 | от 52 до 140 | 12380 | 50 |
I П | 10280 | |||||
II | 8870 | |||||
II П | 10690 | |||||
1,0 | I | 10640 | 17100 | |||
I П | 11860 | |||||
II | 10450 | |||||
II П | 11670 | |||||
1,6 | I | 13840 | 25000 | |||
I П | 15060 | |||||
II | 13650 | |||||
II П | 14870 | |||||
2,5 | I | 19080 | 37000 | |||
I П | 20300 | |||||
II | 18695 | |||||
II П | 19915 | |||||
4,0 | I | 28055 | 54900 | |||
I П | 29275 | |||||
II | 27695 | |||||
II П | 28915 | |||||
НГСВ 3000 | 0,6 | I | 17100 | от 105 до 280 | 24700 | 100 |
I П | 20130 | |||||
II | 16900 | |||||
II П | 19930 | |||||
1,0 | I | 19260 | 34100 | |||
I П | 22290 | |||||
II | 19060 | |||||
II П | 22090 | |||||
1,6 | I | 26100 | 49800 | |||
I П | 29130 | |||||
II | 25900 | |||||
II П | 28930 | |||||
2,5 | I | 34480 | 73900 | |||
I П | 37510 | |||||
II | 34160 | |||||
II П | 37190 | |||||
4,0 | I | 51645 | 109200 | |||
I П | 54675 | |||||
II | 53125 | |||||
II П | 54335 | |||||
НГСВ 3400 | 0,6 | I | 31550 | от 210 до 560 | 37050 | 200 |
I П | 35400 | |||||
II | 31170 | |||||
II П | 35020 | |||||
1,0 | I | 35750 | 51300 | |||
I П | 39600 | |||||
II | 35370 | |||||
II П | 39220 | |||||
1,6 | I | 48350 | 75000 | |||
I П | 52200 | |||||
II | 47970 | |||||
II П | 51820 |
Объем, куб.м. | Расчетное давление, Мпа | Внутренний диаметр, мм | Производительность по нефтеводяной смести, куб.м/час | Производительность по газу, куб.м/час | Максимальная температура рабочей среды | Число циклов нагружения за весь срок службы |
6,3 - 200 | 0,6 - 6,3 | 1200 - 3400 | 26 -280 | 6000 - 110000 | 100 С | 10 000 |
Для заказа нашей продукции вы можете скачать опросный лист на нефтегазосепараторы и направить его по электронной почте: marketing@penzahim.ru или по факсу: +7 (8412) 99-19-24 . Также можете связаться с нашими менеджерами по телефонам: +7(8412) 99-19-89, 99-19-35, 99-19-73, 99-19-75, 99-19-24.
